| Название бренда: | P+F, P+F |

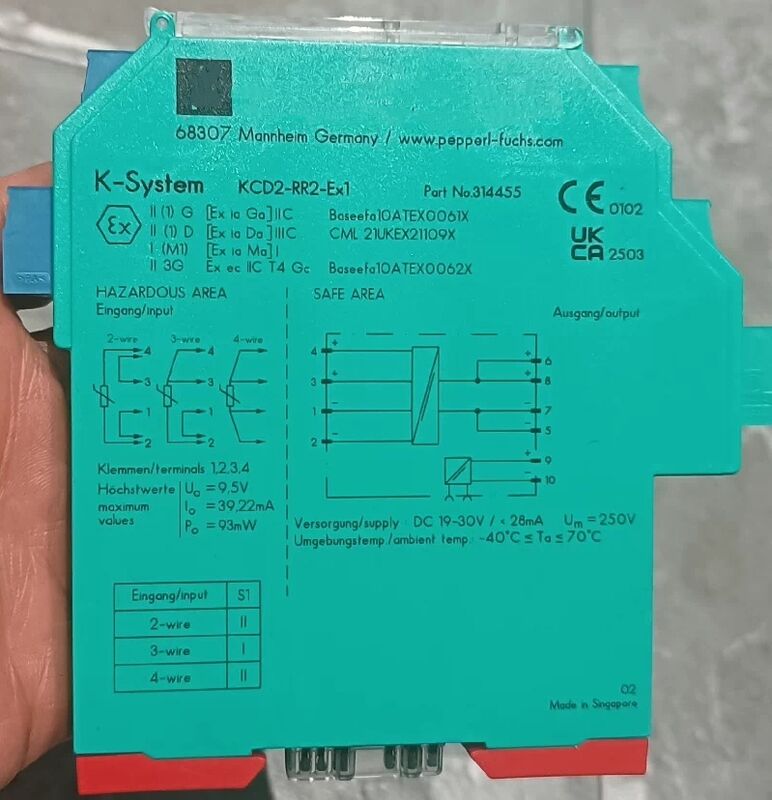

| Номер модели: | КЦД2-РР2-ЕХ1 |
| минимальный заказ: | 1 шт. |
| Цена: | $70-75 / piece |
Общие характеристики | ||||
Тип сигнала | Аналоговый вход | Цифровой вход | ||
Параметры, связанные с функциональной безопасностью | ||||
Уровень полноты безопасности (SIL) | SIL 2 | |||
Систематическая возможность (SC) | SC 3 | |||
Питание | ||||
Подключение | Power Rail или клеммы 9+, 10- | |||
Номинальное напряжение | Ur | 19 ... 30 В пост. тока | ||
Пульсации | в пределах допуска по напряжению питания | |||
Номинальный ток | Ir | < 28 мА | ||
Потребляемая мощность | 0,35 Вт (24 В и ток датчика 1 мА), 0,85 Вт (30 В и ток датчика 10 мА) | |||
Вход | ||||
Сторона подключения | сторона поля | |||
Подключение | клеммы 1, 2, 3, 4 | |||
Обнаружение обрыва линии | да, для Pt100 | |||
Сопротивление провода | ≤ 10 % от значения сопротивления | |||
Диапазон передачи | 0 ... 10 мА | |||
Доступное напряжение | 7 В | |||
Обнаружение обрыва линии | < 30 нА | |||
Выход | ||||
Сторона подключения | сторона управления | |||
Подключение | клеммы 5-, 7-, 6+, 8+ | |||
Ток | 0 ... 10 мА | |||
Доступное напряжение | 0 ... 4,2 В | |||
Сигнал неисправности | напряжение поля 4 В, в зависимости от отключенного провода | |||
Защита от обратной полярности | для I < 10 мА или U < 20 В | |||
Характеристики передачи | ||||
Точность | 0,1 % | |||
Отклонение | Im ≥ 1 мА: ±0,1 % от Rm или ± 0,1 Ω (применяется большее значение) Im < 1 мА: точность снижается пропорционально Im. например, Im = 0,1 мА: ± 1 % от Rm или 1 Ω (применяется большее значение). | |||
Влияние температуры окружающей среды | Im ≥ 1 мА, Rm ≥ 100 Ω: 0,01 %/K в диапазоне -20 ... +70 °C (-4 ... 158 °F) Im < 1 мА или Rm < 100 Ω: температурная стабильность снижается пропорционально Im или Rm | |||
Время установления | ≤ 5 мс | |||
Время нарастания/спада | ≤ 2 мс (10 ... 90 %) | |||
